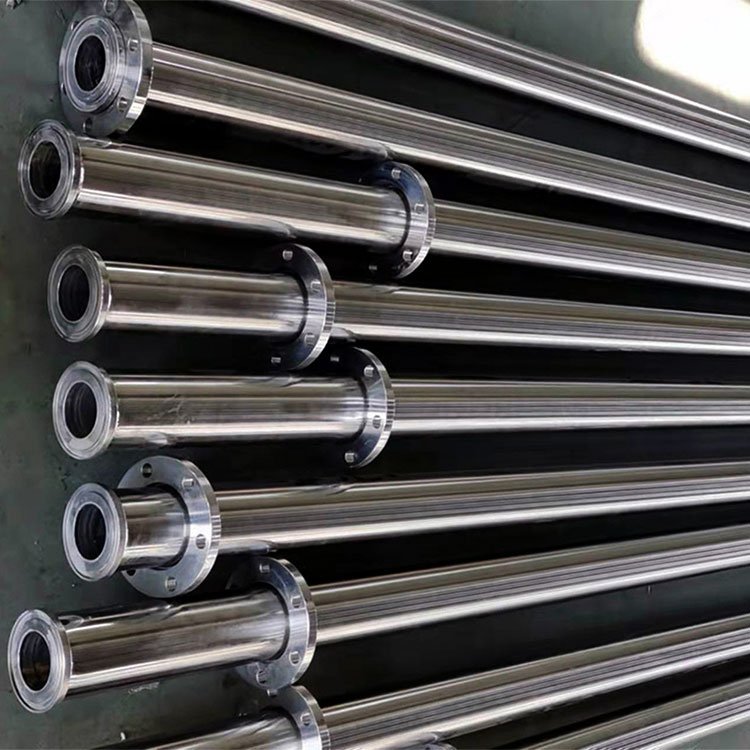

低溫真空硬管采用插入式公母接頭的連接方式，連接處采用卡箍鎖緊和法蘭鎖緊兩種形式。液氮管道夾層采用高真空設計，更大限度的降低了液氮在輸送過程中的消耗。高真空絕熱硬管用于超低溫介質的長距離輸送，管道為金屬本色，外表美觀，高真空絕熱硬管可廣泛用于航天業、機械制造業、食品加工、生物醫療、畜牧業、科研單位等行業的超低溫介質(液氮、液氬、液氧、LNG)輸送。
液氮真空硬管道特點
超低液氮耗損率
管道內外采用不銹鋼材質
公母接頭連接方式，漏熱小
夾層材料與吸附劑配合使用，夾層真空壽命長
彎曲半徑小，更方便，可根據需求定做

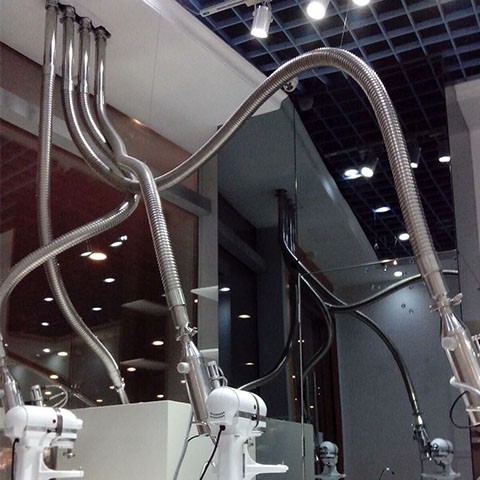

定制低溫軟管
液氮真空管道參數
真空硬管系列 | ||||||||||||
管道 規格 | 通徑 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
內管 | Φ20 | Φ25 | Φ32 | Φ38 | Φ45 | Φ57 | Φ76 | Φ89 | Φ108 | Φ133 | Φ159 | |
外管 | Φ76 | Φ89 | Φ89 | Φ108 | Φ108 | Φ114 | Φ133 | Φ159 | Φ168 | Φ219 | Φ245 | |
工作壓力 | 根據用戶需要設計 | |||||||||||
設計溫度 | -196℃/-270℃ | |||||||||||
工作介質 | LO2、LN2 、LAr 、LH2 、LNG | |||||||||||
內、外管材質 | 06Cr19Ni10、SUS304 (可根據用戶要求選擇內管材質） | |||||||||||
結構形式 | 高真空多層絕熱 | |||||||||||
夾層壓力 | ＜0.004Pa | |||||||||||
管道真空漏率 | ＜2*10-10Pa L/S | |||||||||||
